Дисковые затворы, жалюзийные клапаны

Отправить заявку

Описание

маркер

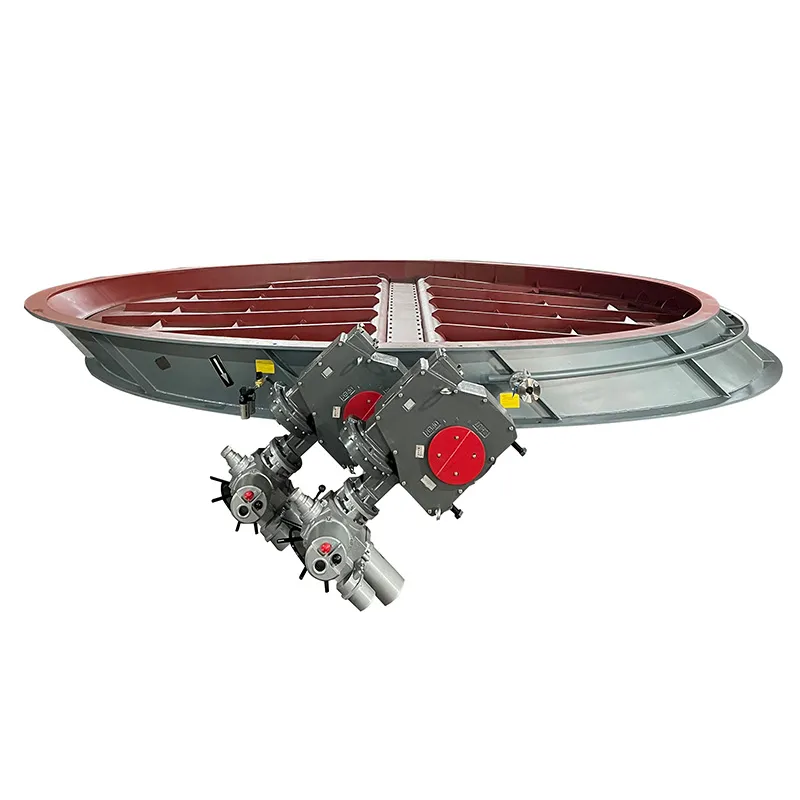

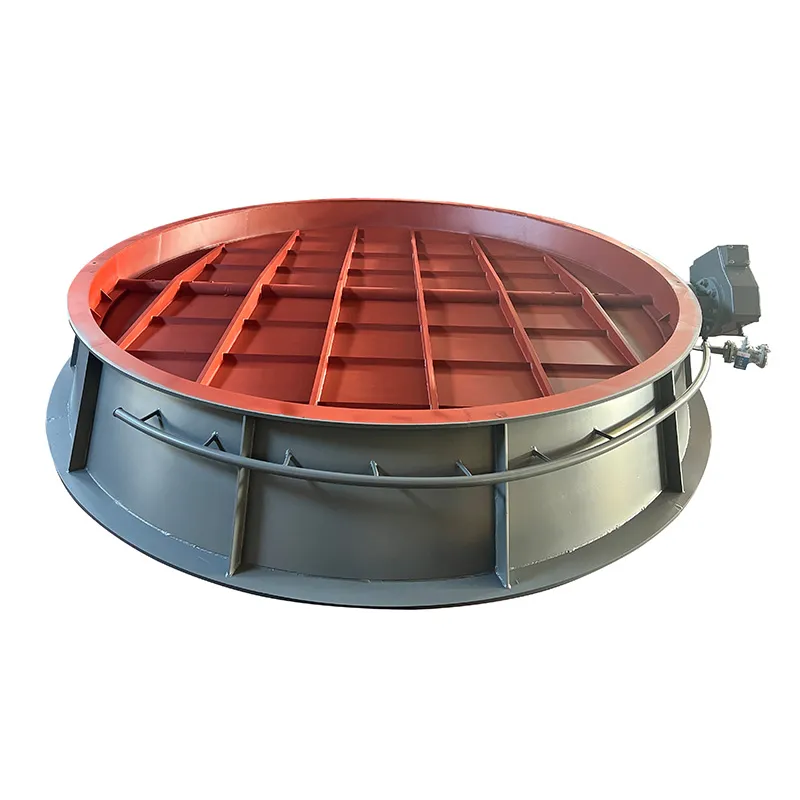

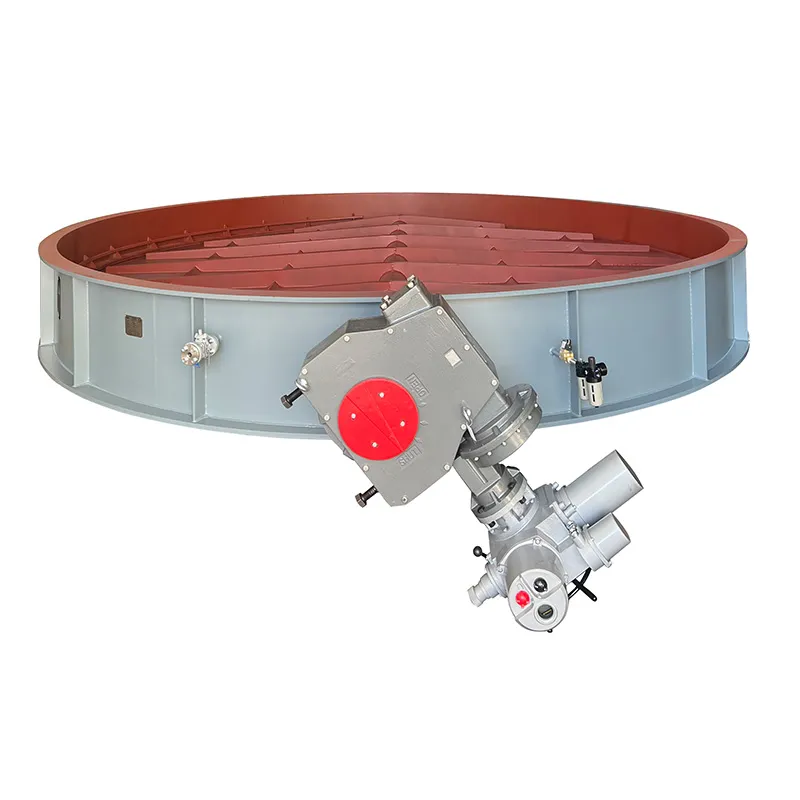

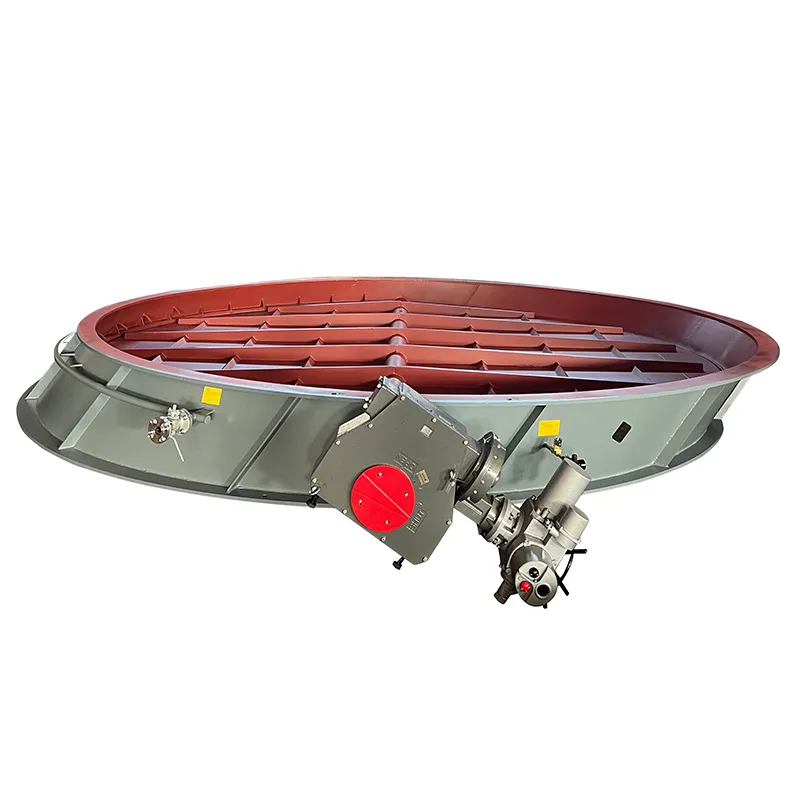

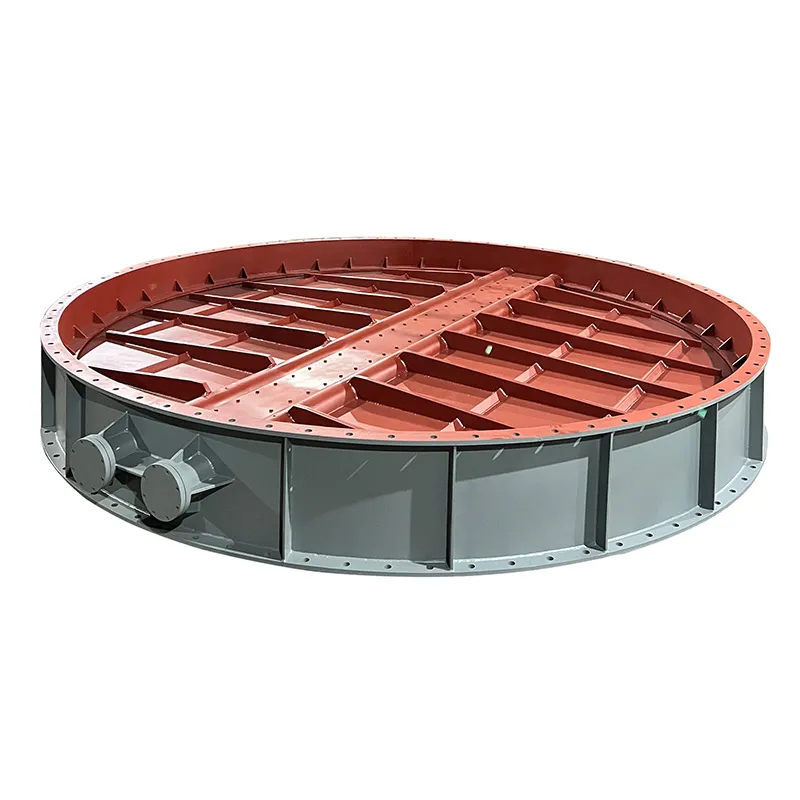

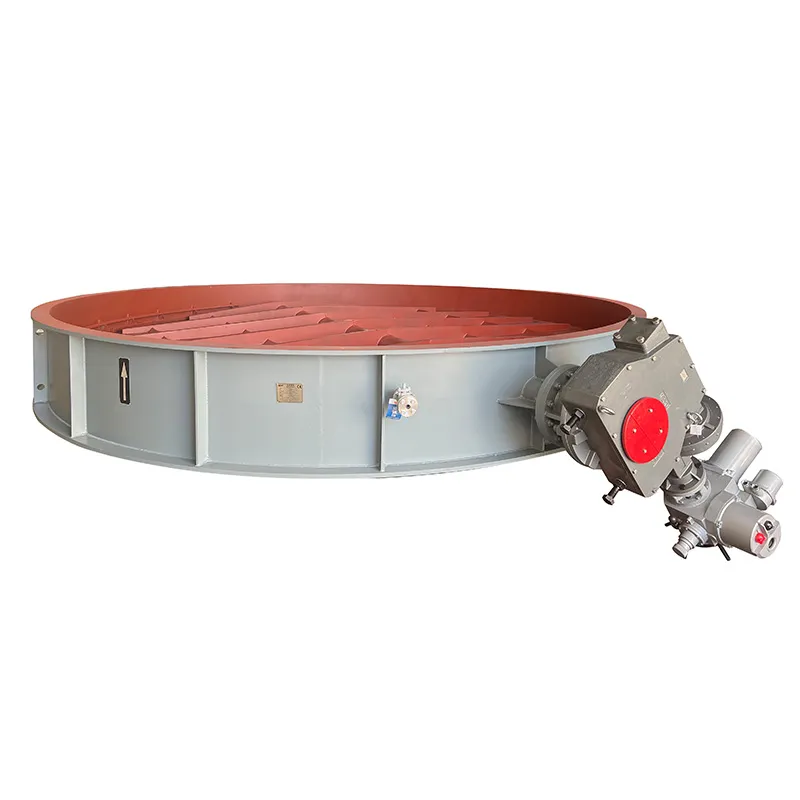

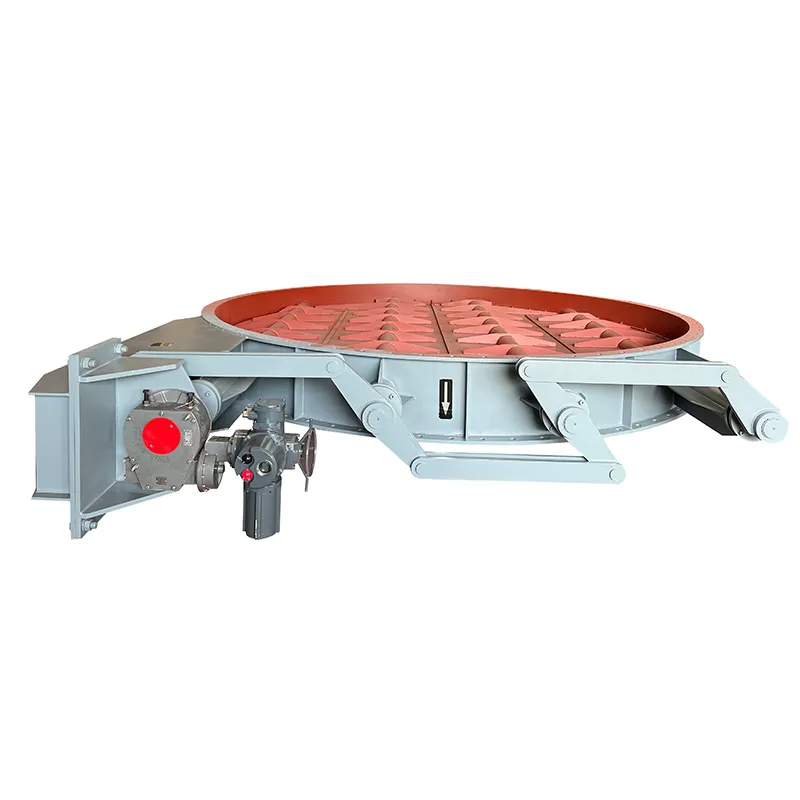

Электрический/пневматический дисковый затвор с термостойким мягким уплотнением, материал мягкого уплотнения выдерживает высокую температуру до 1026 градусов (может быть выбран или изготовлен на заказ в соответствии с требованиями клиента и условиями работы), абсолютно герметичен при поливе водой, уплотнительная поверхность и нижняя часть заслонки после установки клапана стандартно оборудованы устройством для продувки воздушной пушкой или сжатым воздухом, что гарантирует чистоту уплотнительной поверхности перед закрытием заслонки и предотвращает отвердение пыли в самой нижней точке заслонки, влияющее на герметичность при последующем закрытии клапана.

Наши термостойкие мягкоуплотненные одноосевые дисковые затворы открываются свободно без заеданий, что позволяет отказаться от двухосевых дисковых затворов и эллиптических дисковых затворов, а также исключить заслончатые клапаны, включенные последовательно с ними.

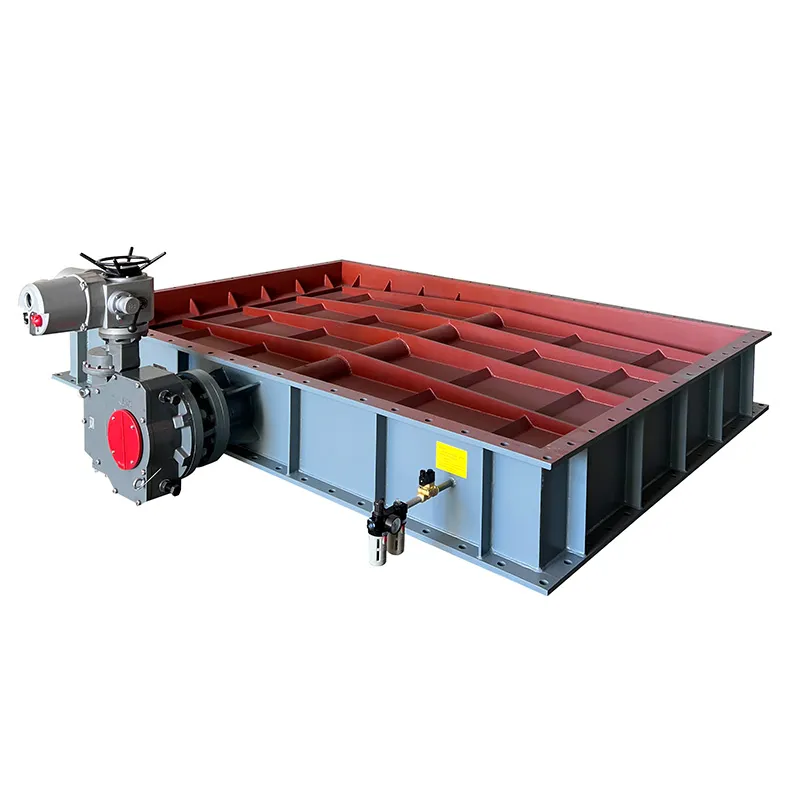

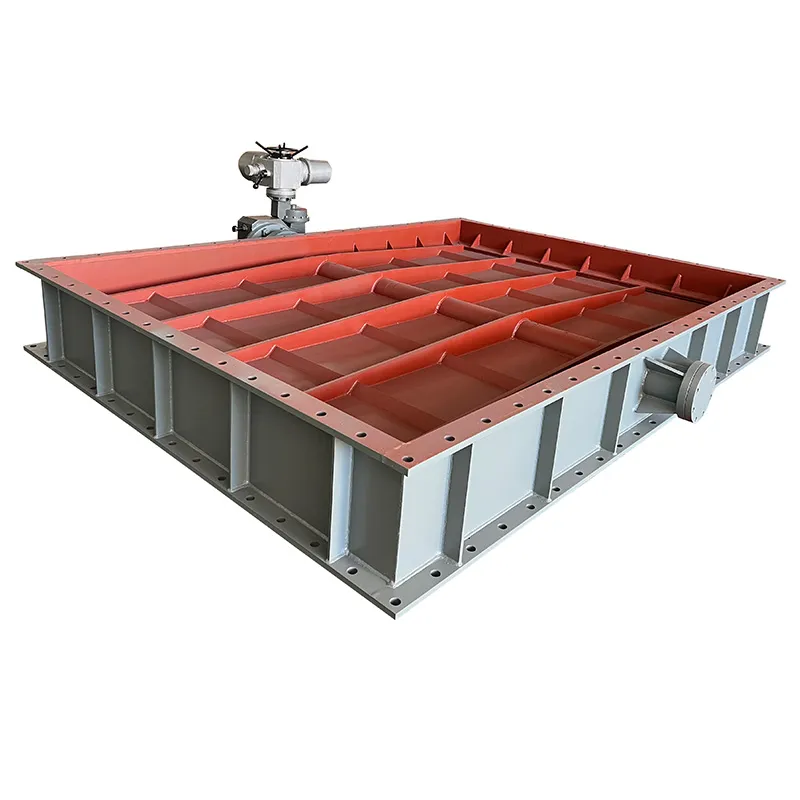

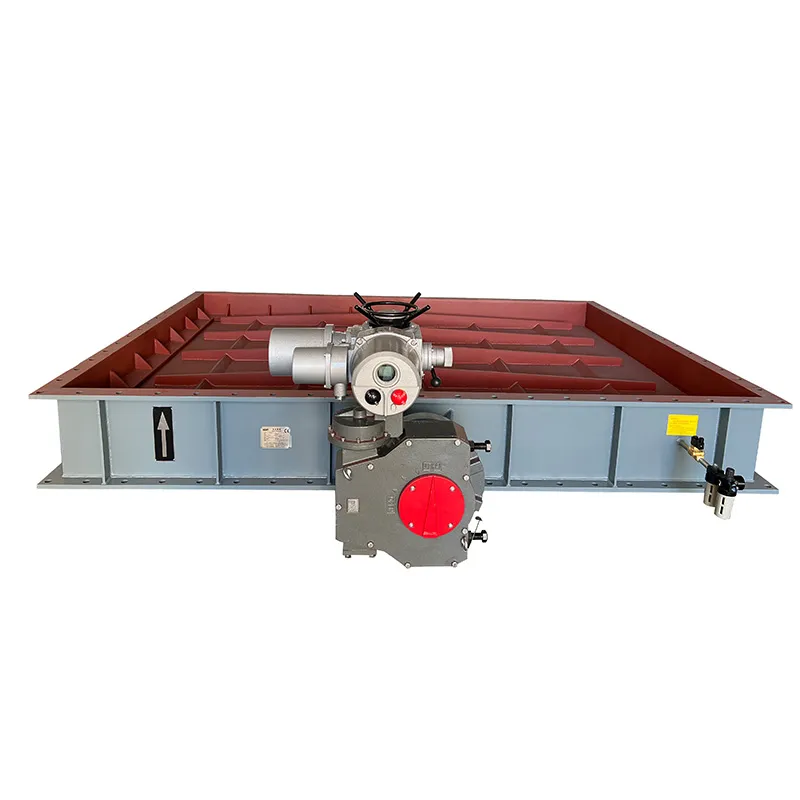

Наши электрические/пневматические жалюзийные клапаны оснащены втулками на сплошных валах для предотвращения засорения пылью с обеих сторон вала и избежания заеданий при открытии клапана.

Стандартные электрические приводы — французские Bernard, EMG или китайские Tianjin Xinbo, ChuanYi. Марки электрических/пневматических приводов могут быть выбраны по требованию клиента.

Особенности конструкции

1.Клапан отличается малыми габаритами и весом, относительно простой компоновкой трубопровода, а также высокой устойчивостью корпуса клапана к напряжениям в трубопроводе. · Материал клапана определяется температурой, материалы внутренних компонентов обладают термостойкостью и износостойкостью.

2.Обе стороны приводной части вала клапана используют самосмазывающиеся подшипники с низким коэффициентом трения, обеспечивающие гибкую работу; в процессе открывания и закрывания между диском и уплотнительными элементами отсутствует трение, момент открытия и закрытия мал. · Уплотнительная поверхность седла клапана оборудована устройством продувки воздушной пушкой или сжатым воздухом, эффективно предотвращающим накопление пыли в зоне уплотнения.

3.В самой нижней точке заслонки предусмотрен трубопровод для постоянной продувки сжатым воздухом, обеспечивающий отсутствие отвердения скоплений пыли.

4.Конструкция седла клапана выполнена по схеме «встроенного мягкого уплотнения». Термостойкий материал мягкого уплотнения (1026 градусов) (может быть выбран или изготовлен на заказ в соответствии с требованиями клиента и условиями работы) встроен между внутренним и внешним прижимными кольцами уплотнения, обеспечивая надежную герметичность и нулевую утечку. · Применяется регулирующий тип электрического привода с сигналом обратной связи 4~20 мА, позволяющий пользователю контролировать любое положение открытия заслонки.

Диапазон размеров: 500-5500 мм, специальные размеры могут быть изготовлены на заказ.
