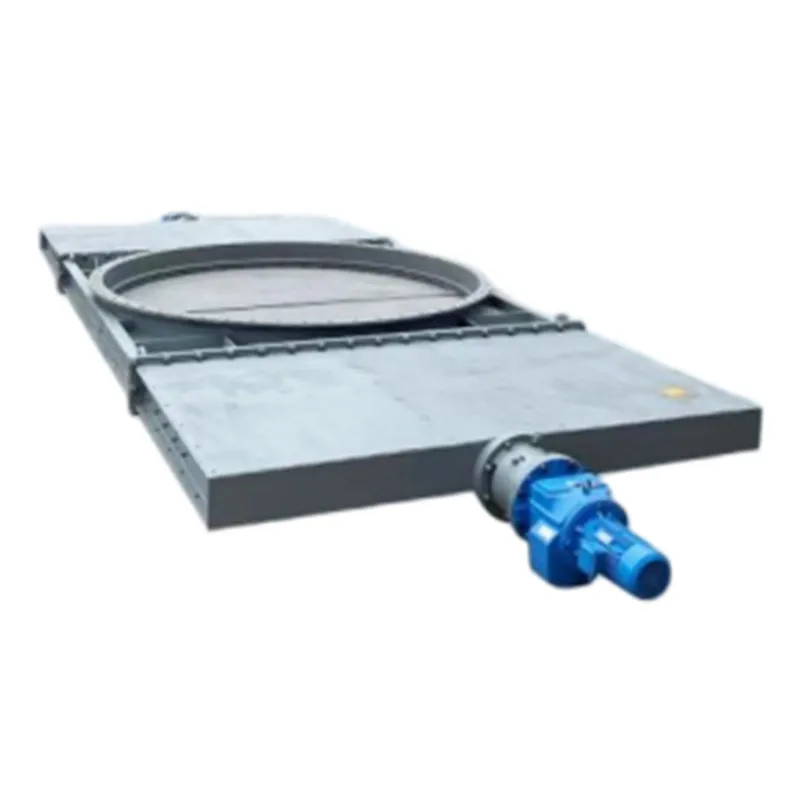

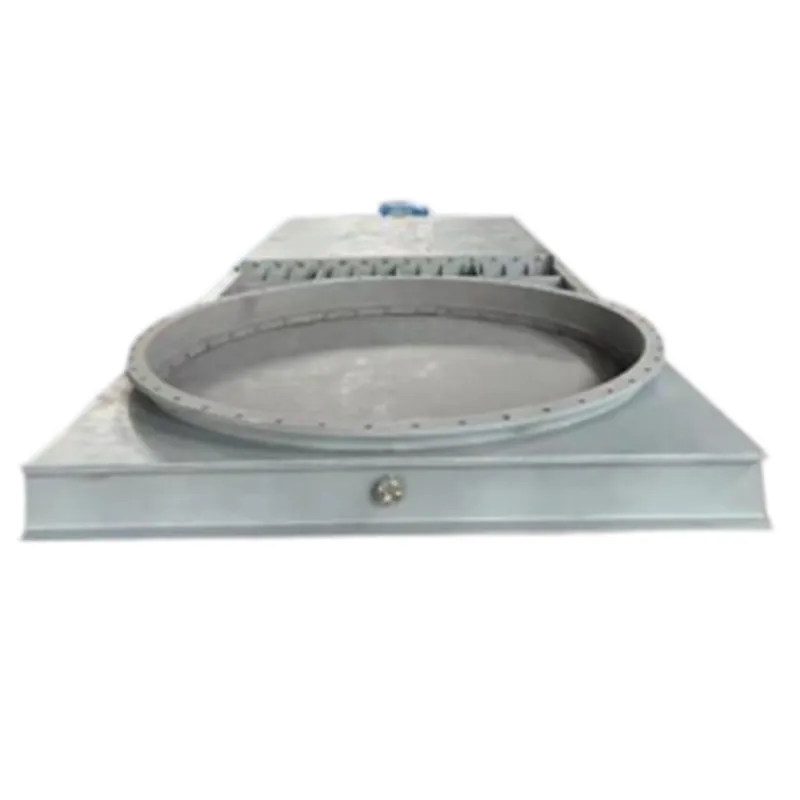

Задвижка большого диаметра

Отправить заявку

Описание

маркер

Термостойкий мягкоуплотненный нулеутечный электрический/пневматический задвижек большого диаметра для пневмотрубопроводов, с хорошим уплотнением, достаточным пространством для выдвижения затвора, не деформируется под воздействием высоких температур, имеет термостойкое до 1026 градусов по Цельсию мягкое уплотнение и эрозионно-стойкое седло. При вертикальной установке в нижней части заслонки установлена воздушная пушка или устройство продувки сжатым воздухом, обеспечивающее чистоту дна и полное закрытие затвора.

Мотор-редуктор SEW или китайский Suzhou Boneng, бренд приводного цилиндра Taiwan Airtac (Китай).

Конструктивные особенности

1.Клапан имеет полнопроходной канал, малое гидравлическое сопротивление, при полном открытии уплотнительные поверхности подвергаются сравнительно слабому воздействию эрозии со стороны рабочей среды.

2.Седло клапана выполнено по конструкции «встроенного мягкого уплотнения». Обеспечивается отсутствие трения и заклинивания между уплотнительной поверхностью затвора и уплотнительным кольцом седла, значительно повышая надежность герметичности клапана.

3.Уплотнение седла выполнено из термостойкого до 1026 градусов по Цельсию мягкого материала, выходной торец уплотнительной поверхности седла открыт, под уплотнительной поверхностью седла установлено устройство продувки, предотвращающее накопление пыли в зоне уплотнения, что повышает надежность герметичности клапана.

4.Использован мотор-редуктор с передачей через ходовой винт, обеспечивающий реверсивное движение, плавную передачу и малую вибрацию.

5.Уникальная конструкция обеспечивает малый момент переключения, гибкое и удобное управление, надежную герметичность. Может использоваться для запорных и регулирующих функций.

Диапазон размеров: 500-5500 мм, специальные размеры могут быть изготовлены на заказ.
