Клапан открывается и закрывается без заедания, спроектирован и изготовлен в соответствии с немецкими стандартами с последующей модернизацией, превосходя немецкие аналоги. Бренд приводного цилиндра: китайский Taiwan Airtac или Guangdong Zhaoqing, может быть выбран по требованию заказчика.
Конструктивные особенности
1.Массивное долговечное уплотнение из графита и войлока, уплотнение при загрузке, плотное и без утечек · Беспрепятственное скольжение затвора
2.Сварной корпус, более долговечный и надежный.
Материал затвора имеет 2 варианта:
Вариант 1: нержавеющая сталь, устойчива к коррозии; максимальная рабочая температура: 500°C.
Вариант 2: импортная легированная сталь из Японии: 16Mo3 (EN10028.2),
термостойкая (максимальная рабочая температура 600°C), высокая износостойкость
применяется для управления высокотемпературными газами и материалами.
3.Двустороннего действия цилиндр Taiwan Airtac или Guangdong Zhaoqing
4.Двухпозиционный пятилинейный электромагнитный клапан
5.Концевой выключатель - Schneider Electric · Управление сигналами включения/выключения
6.Монтаж: гибкий (горизонтальный или вертикальный) · Присоединение: фланцевое
7.Длительный срок службы.

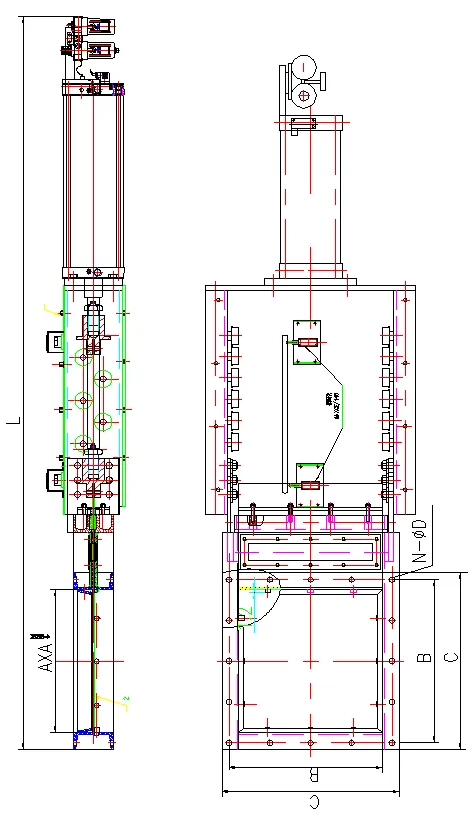

Сборочный чертеж:
Технические параметры
| Типоразмер (мм) | 200мм/300мм/400мм/500мм/630мм |
| Модель цилиндра | QGS200X490X-MF1 |
| Давление в пневмосети (МПа) | 0.15-1.0 |
| Рабочая температура (°C) | ≤520 |
| Ход (мм) | 1000 |
| Модель электромагнитного клапана | XQ25-AC220 |
| Рабочее давление (МПа) | 0.15-1.0 |
Типоразмер (единица измерения: мм)
| Размеры | AXA | B | NxC | D | E | H | Вес (кг) |
| 400 | 400×400 | 400 | 4×117 | 516 | 586 | 1798 | 165 |
| 500 | 500×500 | 500 | 4×142 | 616 | 686 | 2108 | 207 |
| 600 | 600×600 | 600 | 4×167 | 716 | 786 | 2508 | 229 |
| 700 | 700×700 | 700 | 6×130 | 850 | 892 | 2908 | 260 |
| 800 | 800×800 | 800 | 8×110 | 950 | 992 | 3308 | 306 |
| 900 | 900×900 | 900 | 8×123 | 1050 | 1092 | 3708 | 420 |
| 1000 | 1000×1000 | 1000 | 9×120 | 1150 | 1192 | 4108 | 560 |
Специальные типоразмеры могут быть изготовлены по запросу
