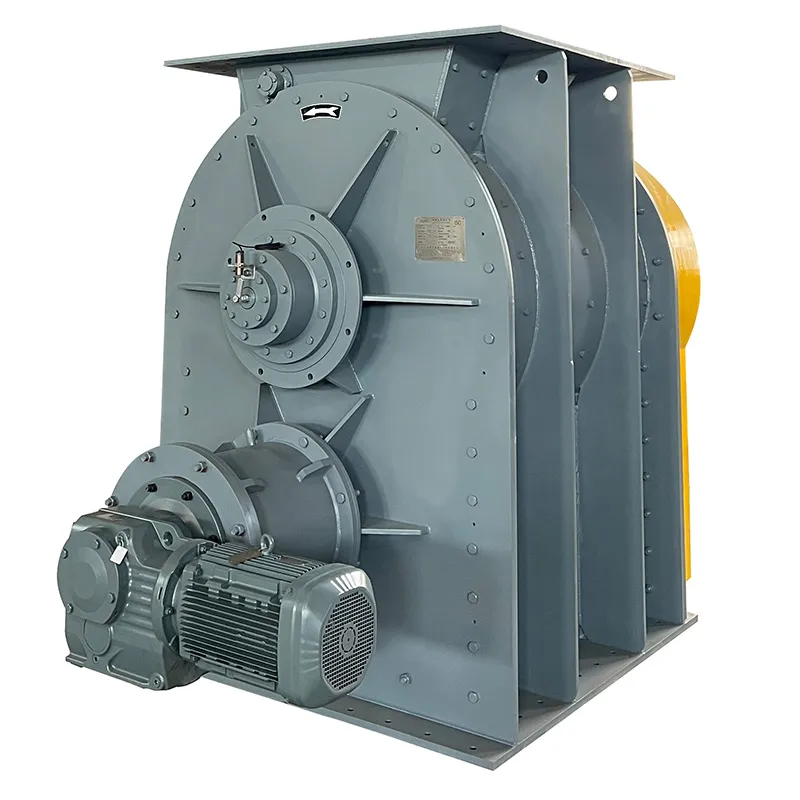

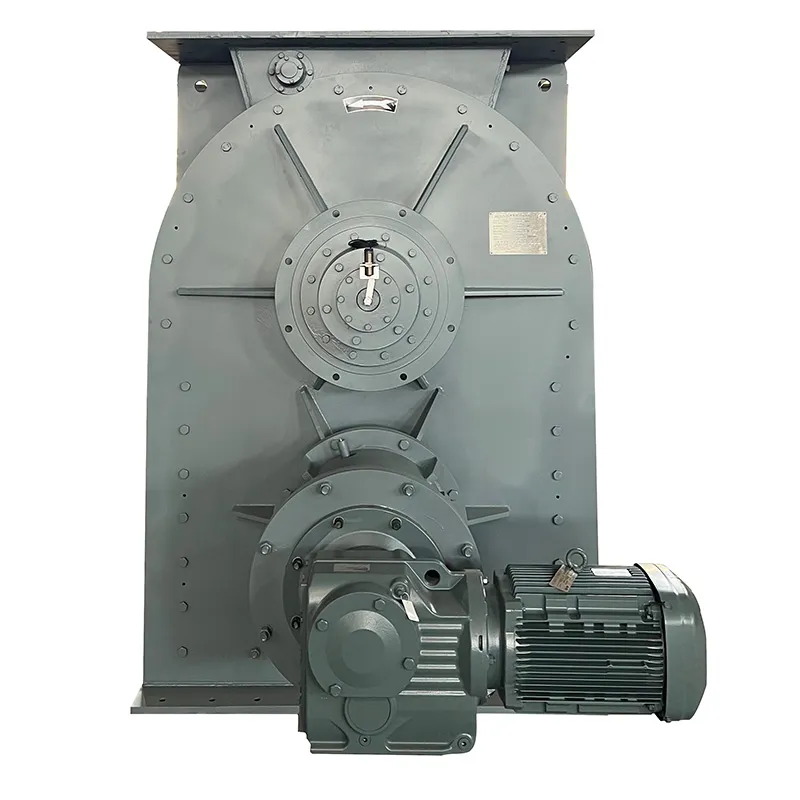

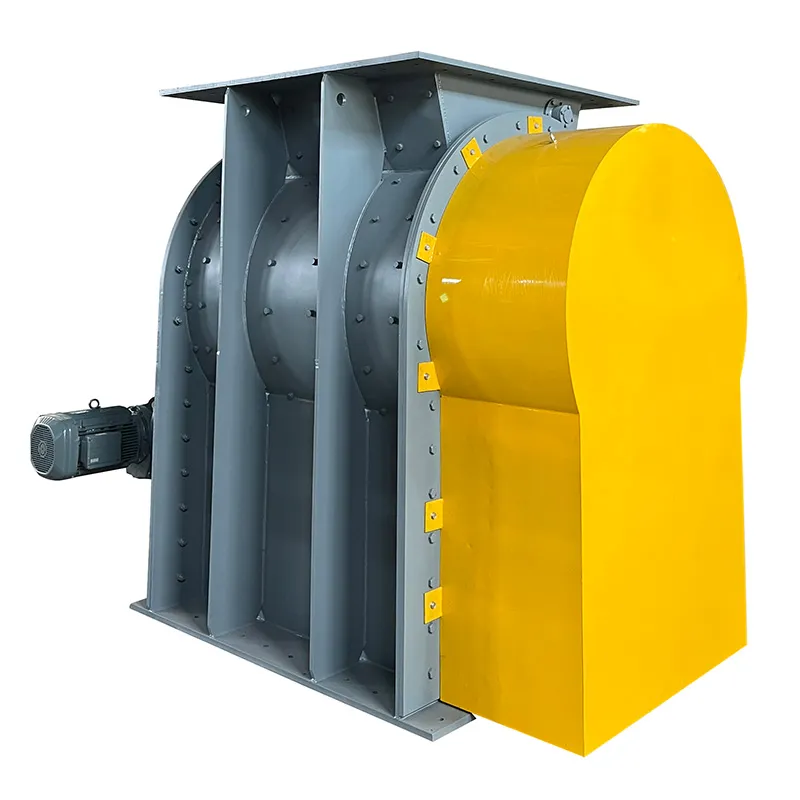

Самоочищающийся роторный затвор с защитой от просачивания газа

Самоочищающийся роторный затвор с защитой от просачивания газа представляет собой новый тип роторного затвора, усовершенствованный на основе обычного роторного затвора путем установки очищающих лопастей. Данное оборудование обладает функцией самоочистки, обеспечивая автоматическое удаление мат...

Отправить заявку

Описание

маркер

Конструктивные особенности

1.Внешняя конструкция подшипников обеспечивает их эффективную защиту

2.При крупной грануляции материала или высокой абразивности корпус разгрузочного устройства футерован высокоизносостойкой плитой, а на роторе установлены износостойкие пластины; при работе с порошкообразным материалом съемные износостойкие плиты не устанавливаются. Структура загрузочного патрубка варьируется в зависимости от характеристик материала. В нижней части также предусмотрен смотровой люк для наблюдения за работой очистителя во время разгрузки

3.Мотор-редуктор через редуктор на другом конце вала очистителя приводит во вращение ротор разгрузочного устройства. Ротор состоит из 5 материальных камер. Передаточное отношение частоты вращения очищающих скребков к частоте вращения ротора составляет 5:1, поэтому каждая материальная камера очищается один раз за полный оборот

4.Роторный затвор имеет два типа привода: прямой и цепной · Уплотнение главного вала: графитовое сальниковое уплотнение

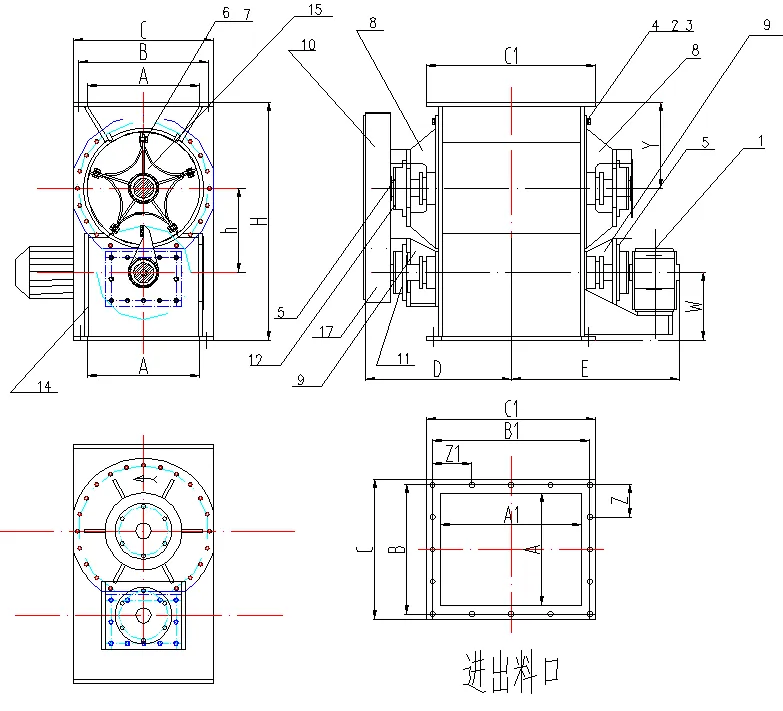

Сборочный чертеж:

Самоочищающийся роторный затвор с защитой от просачивания газа (2)1111

Типоразмер

Производительность	AA1H	Скорость вращения (об/мин)	h	B	C	Y	B1	C1	W	Z	Z1	D	E	Модель редуктора	Мощность(кВт)	Диаметр ротора	Вес (т)
35	400400850	23	300	460	500	307	460	500	243	115	115	520	600	GkA67-Y4-4P-12.48	4	400	1.2
48	400400850	30	300	460	500	307	460	500	243	115	115	520	600	GkA67-Y4-4P-9.66	4	400	1.2
44	400500850	23	300	460	500	307	560	600	243	115	140	520	600	GkA67-Y4-4P-12.48	4	400	1.3
60	400500850	30	300	460	500	307	560	600	243	115\|	140	520	600	GkA67-Y4-4P-9.66	4	400	1.3
25	400300850	24	300	460	500	307	360	400	243	115	120	520	600	GkA57-Y4-4P-11.92	4	400	1.1
30	400300850	27	300	460	500	307	360	400	243	115	120	520	600	GkA67-Y4-4P-11.26	4	400	1.1
100	125012502295	11	750	1380	1575	920	1380	1575	625	150	150	1321	1991	kF127DRE160M4(sew	9.2	1250	6.8
220	120012002550	11	900	2050	1500	921	680	1500	728	345	420	156	800	kF127DRE160M4(sew)	9.2	1200	8.6
220	120012002550	11	900	2050	1500	921	680	1500	728	345	420	156	800	kF127DRE160M4(sew)	9.2	1200	8.6
320	60016003400	11	1200	1380	2030	230	2220	2400	971	460	560	600	1800	kF127DRE160MC4(sew)	11	1600	11
550	180018003800	12	1350	1380	2048	1380	2040	2700	1100	518	633	600	2000	kF157DRE180M4(sew)	15	1800	15.6
800	200020003800	12	1500	2300	2500	1535	2800	3000	1214	575	700	1800	2200	kF157DRE180L4(sew)	18.5	2000	18.5
