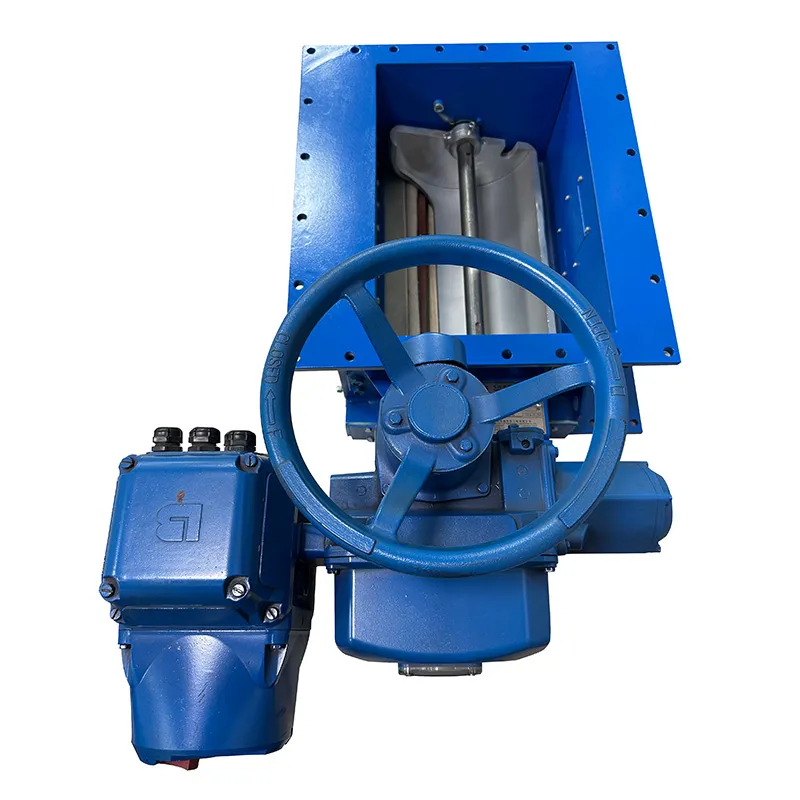

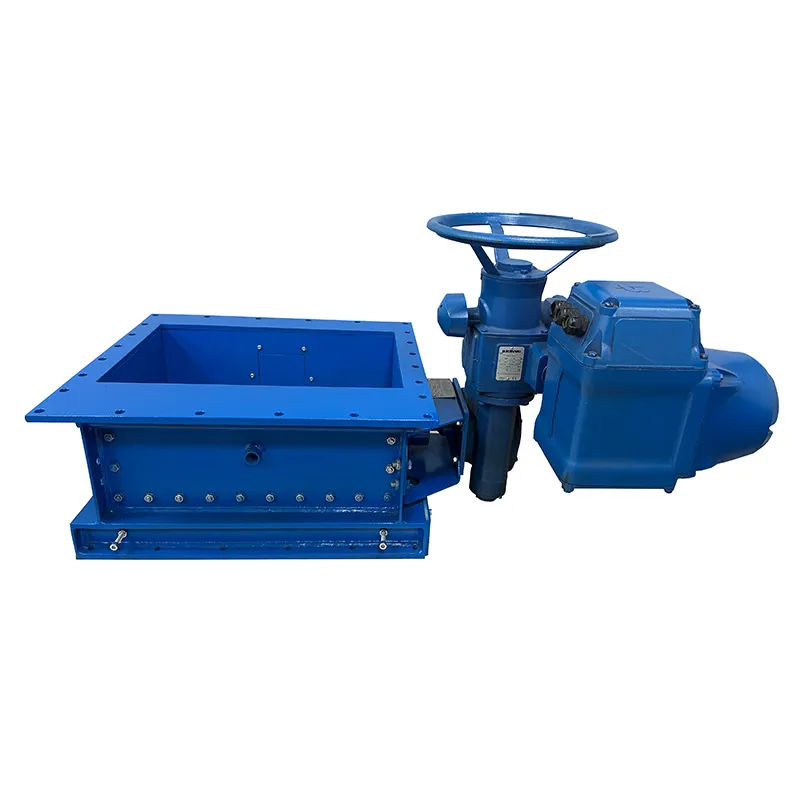

Электрический регулирующий клапан расхода

Пневматический отсечной клапан для разгрузки бункера с пылевидным материалом, спроектирован и изготовлен в соответствии с немецкими стандартами с последующей модернизацией, превосходит немецкие аналоги. Поворотный пневмоцилиндр и концевой выключатель – британский Kinetrol или тайваньский...

Отправить заявку

Описание

маркер

Пневматический отсечной клапан для разгрузки бункера с пылевидным материалом, спроектирован и изготовлен в соответствии с немецкими стандартами с последующей модернизацией, превосходит немецкие аналоги. Поворотный пневмоцилиндр и концевой выключатель - британский Kinetrol или тайваньский Airtac, могут быть выбраны по требованию заказчика.

Конструктивные особенности

1.Поворотный пневмоцилиндр и концевой выключатель: британский Kinetrol или тайваньский Airtac

2.Сварной корпус, более долговечный и надежный

3.Материал ZGMn13-2 (высокомарганцовистая сталь), термостойкий и износостойкий · Чувствительное управление включением/выключением, время открытия/закрытия 2 секунды · Управление сигналами включения/выключения

4.Электромагнитный клапан и масловодоотделитель: Airtac (Тайвань, Китай)

5.Конструкция уплотнения представляет собой сменный модуль плотного выдвижного типа, удобна в обслуживании и имеет низкую стоимость ремонта

6.Уплотнительный материал: высококачественный войлок высокой плотности · Максимальная рабочая температура: 300°C

7.Низкий уровень шума, малая вибрация

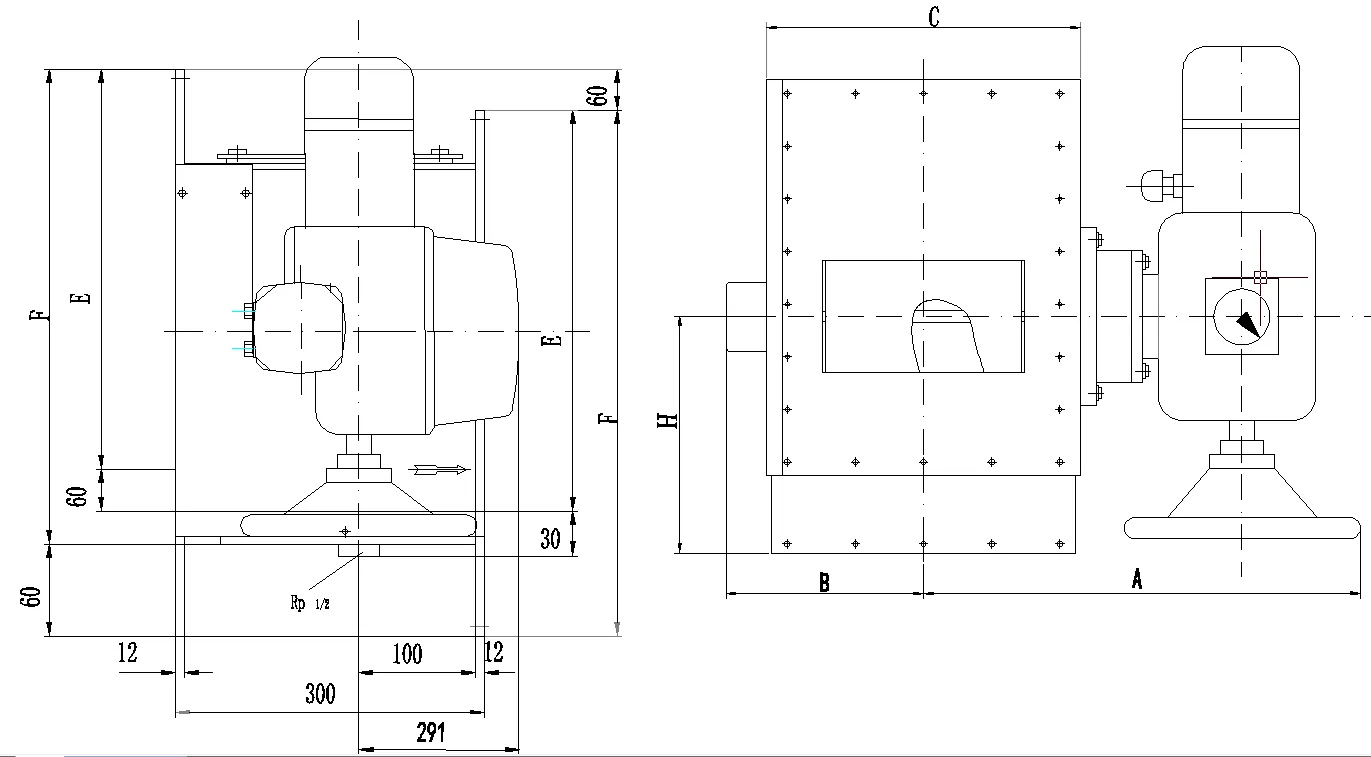

Сборочный чертеж:

Электрический регулирующий клапан расхода77548

Технические параметры

Размеры (мм)	B200	B250	B300	B400	B500	B630	B800
Максимальный расход (м³/ч)	40-260	60-360	70-480	90-650	110-820	140-1450	170~1800
Ширина корпуса клапана (мм)	200	250	300	346	346	346	440
Длина корпуса клапана (мм)	346	346	346	400	500	600	800
Площадь проходного сечения (м²)	0.012	0.014	0.017	0.026	0.032	0.051	0.08
Максимальный крутящий момент (Н·м)	250	250	500	1000	1000	2000	2000
Угол поворота привода (°)	90
Входное напряжение (В)	220/24В
Входной & выходной сигнал (мА)	4~20

Типоразмер (единица измерения: мм)

Размеры	A	B	C	E	F	G	Вес (Кг)
200	460	385	290	375	484	300	80
250	485	410	340	398	520	300	88
300	585	435	390			355	117
350	610	460	440				121
400	635	485	490				126
500	685	535	590				148
630	750	600	730	575	730		165
800	810	591	900	745	900	530	190
