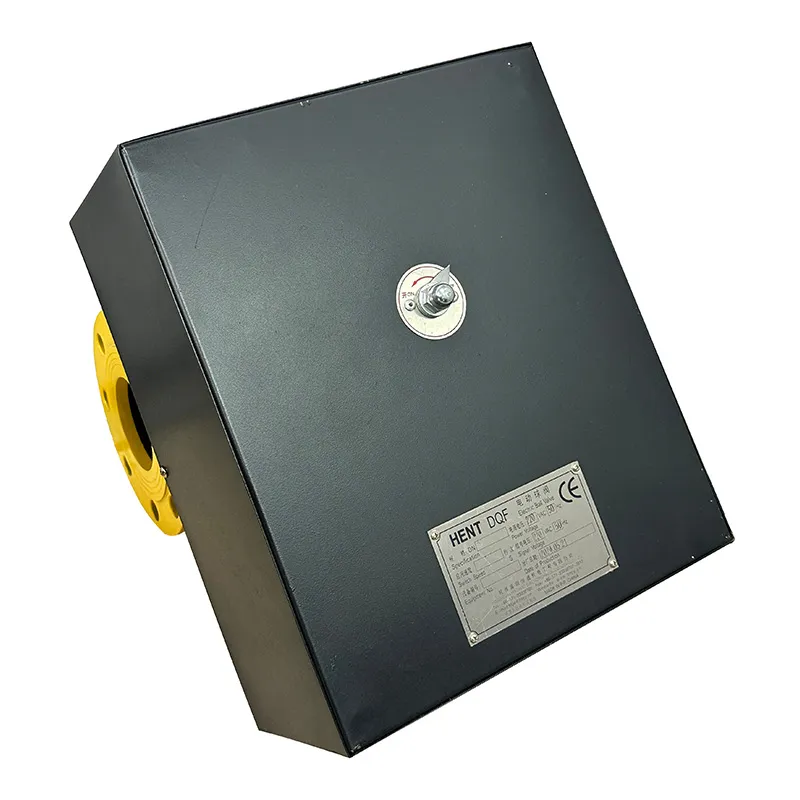

Электрический шаровой кран серии DQF

Отправить заявку

Описание

маркер

Электрический шаровой клапан DQF специально разработан для управления аэрацией в нижней части силосов с сухими порошкообразными или мелкими гранулированными материалами. Широко применяется в системах аэрации днища пылевых силосов. Время открытия/закрытия составляет 2 секунды. Гарантированный срок службы без обслуживания — 5 лет. Привод — синхронный электродвигатель. При заклинивании шарового затвора двигатель не перегорает. Устойчив к частому повторному включению. Является идеальной заменой традиционных элементов аэрации, таких как электромагнитные клапаны.

Конструктивные особенности

1.Рабочее давление: 0.25 МПа ·Рабочая температура: комнатная

2.Испытания на срок службы: 1 000 000 циклов, гарантия 5 лет без обслуживания (в 10 раз больше, чем у традиционных электромагнитных клапанов)

3.Время открытия/закрытия:DN15-50: 0.25 сек (0-90°)DN50-200: 2 сек (0-90°) · Управление от внешнего контроллера, сухой контакт . Передача сигнала положения клапана в центр управления.

4.Корпус: углеродистая сталь. Шаровой затвор: нержавеющая сталь. ·Уплотнительное кольцо: политетрафторэтилен

5.Износостойкость.

6.Микросинхронный приводной двигатель.

7.Концевые и сигнальные выключатели: Omron (Япония).

8.Питание привода: по умолчанию 220 В, перем. ток (опционально).

Реле: Omron.

9.Управляющее напряжение: по умолчанию 220 В, перем. ток (опционально). ·Контроллер управления: PLC.

10.Присоединение: фланец или резьба.

Чертеж габаритных и присоединительных размеров：

Электрический шаровой кран серии DQF (1)66985

Основные размеры (единица измерения: мм)

DN D3	Основные размеры										Масса (кг)
DN D3	L	D	D1	D2	f	b	n-φd	L1	L2	H	Масса (кг)
15	130	95	65	46	2	14	4-14	185	245	190	10
20	150	105	75	56	2	14	4-14	185	245	195	12
25	160	115	85	65	2	14	4-14	185	245	200	13
32	180	135	100	78	2	16	4-18	185	245	210	15
40	200	145	110	85	2	16	4-18	185	245	215	19
50	250	160	125	100	3	16	4-18	185	245	222.5	22
65	250	180	145	120	3	16	4-18	310	350	260	24
80	250	195	160	135	3	20	8-18	310	350	262.5	27
100	280	215	180	155	3	20	8-18	310	350	277.5	35
125	300	245	210	185	3	22	8-18	310	350	292.5	37
150	300	285	240	210	3	24	8-23	310	350	310	41
200	460	335	295	260	3	25	12-23	310	350	400	50
